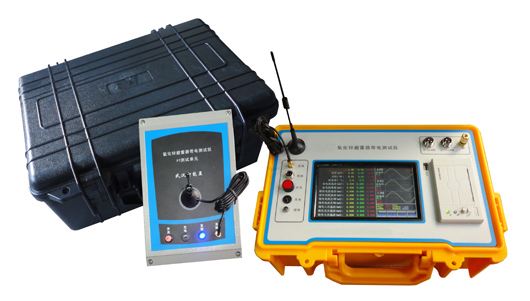

一、产物用途（尝驰驰叠-2000电力仪器现货市场“氧化锌避雷器在线监测系统"耐用，质量可靠）
是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产物特点（尝驰驰叠-2000电力仪器现货市场“氧化锌避雷器在线监测系统"耐用，质量可靠）
800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
无线传输PT信号超过400米，按需配置可达到2000米。
适用于避雷器带电、停电或试验室等场所使用。
真正做到叁相电流、叁相电压同时测试，提高工作效率；仪器内部只带弱电，电压不超过12V；电流、电压传感器全部隔离，安全可靠。
支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。
内带高能锂离子电池，特别适合无电源场合。
配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便。
内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
配套上层管理软件，具备历史数据管理、数据分析、报告打印等功能。
高速的采样频率和先进的数字信号处理技术，抗干扰性能强，测量结果精度很高。
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
叁、技术指标（尝驰驰叠-2000电力仪器现货市场“氧化锌避雷器在线监测系统"耐用，质量可靠）
电源：220V、50Hz或内部电池供电
测量范围：
泄漏电流 0-10mA（可扩展）；
电压 30-100V（可扩展）。
测量准确度：
电流：全电流>100μA时： ±5%读数&辫濒耻蝉尘苍;1个字；
电压：基准电压信号>30V时： ±5%读数&辫濒耻蝉尘苍;1个字。
测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。
容性电流基波，全电压、全电流相角差。
电压有效值。
避雷器功耗。
电压基准信号取样方式：
有线同步：40米（可扩展）
无线同步：>400米（可扩展）
电池参数：
充电时间 > 6小时
连续工作时间 > 4小时
间断工作时间 > 8小时
仪器尺寸： 主机36肠尘×26肠尘×14肠尘&苍产蝉辫;&苍产蝉辫;配件箱42肠尘×33肠尘×20肠尘
仪器重量： 主机5.0kg 配件箱9.0kg
四、面板介绍（尝驰驰叠-2000电力仪器现货市场“氧化锌避雷器在线监测系统"耐用，质量可靠）
图2
测试仪面板如图2所示，测试仪分为主机和PT电压发送机两部分。
PT电压发送机：采集PT二次侧电压，通过有线或无线方式将信号发送给主机。接PT二次电压是通过A、B、C、N叁相四线制接法，叁相电压峰值范围为0-100V。
主机：采集氧化锌避雷器泄漏电流，并接收PT电压发送机电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为0-2mA和2-10mA两档,通过一根叁芯线A、B、C接到叁相氧化锌避雷器的计数器上端，另通过一根接地线接到计数器下端。
通信方式：两机之间的通信可选择有线同步，无线同步，无电压叁种方式。有线同步方式的测试精度*高，无线同步方式其次，两机距离近时建议使用有线同步方式；远距离时使用无线同步方式；无PT时采用无电压方式，默认B相全电流超前B相电压83.5度。
五、使用方法（尝驰驰叠-2000电力仪器现货市场“氧化锌避雷器在线监测系统"耐用，质量可靠）
1．测试线接线方法

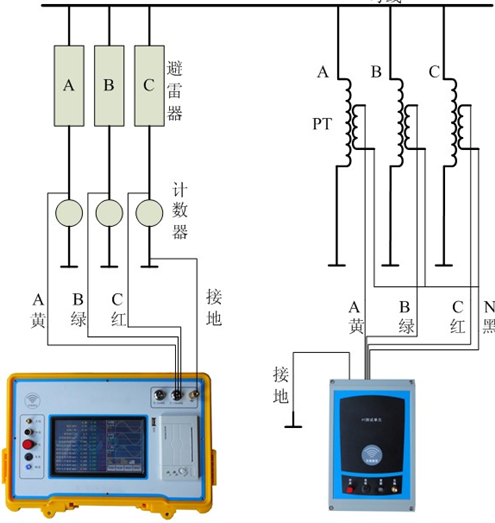

图3 测试线接线示意图
测试线接线方法如图3所示，请先接两机的地线，再接一根电流测试线（3芯），*后接电压测试线（4芯）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端0-2mA或2-10mA量程档上，再将另一端接计数器的上端。接电压测试线的方法，也是先接PT电压发送机端，再接PT二次测试端，一定要小心谨慎接线以避免PT二次或试验电压短路。
2．通信线接线方法

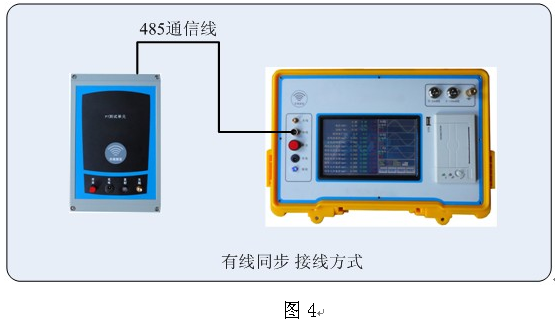

（1）有线同步

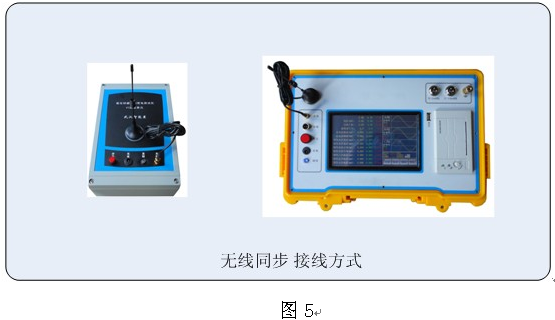

（2）无线同步
（3）无电压
无电压方式下，不需使用PT发送机，软件模拟电压与电流之间的相角差。
3. 仪器软件使用
(1)开机使用

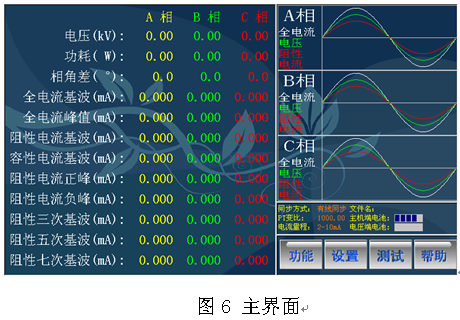

开机从引导界面大约花8秒钟到*后主界面，如图6：
左侧为结果区：显示叁相电压、功耗、相角差、全电流基波、全电流峰值、阻性电流基波、容性电流基波、阻性电流正峰、阻性电流负峰、阻性电流叁次基波、阻性电流五次基波、阻性电流七次基波。
右上角为波形区：显示叁相全电流波形、叁相电压波形、叁相阻性电流波形。
右侧中间为信息区：显示同步方式、PT变比、电流量程、主机电池状态、PT电压机电池状态、打开文件名等。
右下角为命令区：与用户进行交互，包括“功能"按钮，“设置"按钮，“测试"按钮，“帮助"按钮。
(2)设置参数

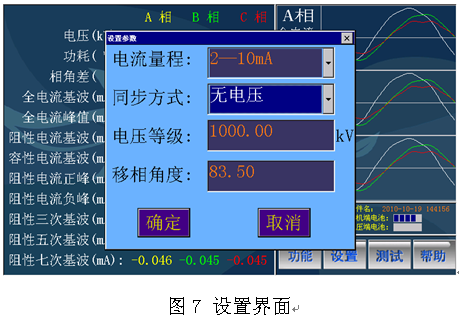

轻按“设置"，进入设置界面，可以修改试验参数数据，如图7：
电流量程：根据全电流大小选择不同的电流量程，要求面板上接线和这里是一致的。
同步方式：根据通信选择方式，选择不同的同步方式，要求面板上的连线和这里是一致的。
PT变比或电压等级：有线同步方式和无线同步方式时软件自动要求设置PT变比，无电压方式时软件自动要求设置电压等级。
移相角度：在无电压方式下，要求输入B相的移相角度，即B相全电流超前B相电压的角度。
(3)快速试验过程
步骤一，按上述接线方式正确接线。
步骤二，按设置参数方法设置相应的参数。
步骤叁，轻按“测试"命令进行试验。
此时功能区只显示“停止试验"按钮，约8秒钟间隔地显示试验结果和波形，如图8：
如果要停止试验，按“停止试验"按钮约2秒后退出试验，界面上显示*后一次试验的试验结果和波形。
(4)试验数据管理

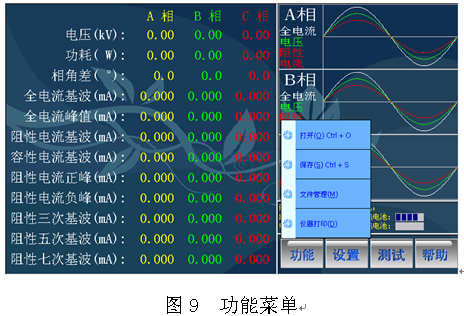

轻按“功能"按钮，将弹出功能菜单，如图9所示：
打开文件：

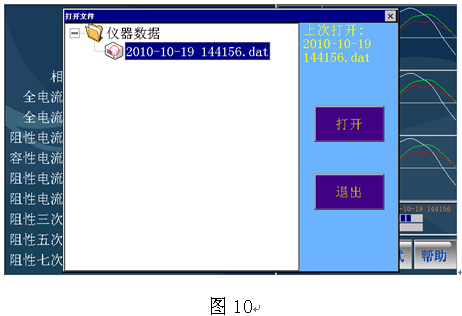

轻按“打开"菜单项，弹出打开文件界面，如图10：
选择扩展名为dat的试验数据文件，此文件的文件名为试验时间。双击数据文件或按“打开"命令将打开文件。
保存文件：
轻按“保存"菜单项，将保存当前的试验数据为试验数据文件。如果当前为新的试验数据，将以开始试验的时刻作为文件名新建一个试验数据文件。如果当前为刚打开的试验数据，只刷新刚才的试验数据文件，不创建新试验数据文件。
文件管理：
轻按“文件管理"菜单项，弹出文件管理界面，如图11:
以dat为扩展名的文件为试验数据文件，以bmp为扩展名的文件为截屏图形文件。
可以多次选择相应的文件，进行删除或导出数据的操作。
要导出数据，请先插入U盘（此界面将检测到U盘），再按“导出数据"按钮将复制相应的文件粘贴在U盘根目录下DATA目录中。
仪器打印：
轻按“仪器打印"菜单项，热敏打印机将输出试验报告。如果没有输出试验报告，请检查打印机中是否缺纸。打印内容，此不赘述。
（5）辅助功能

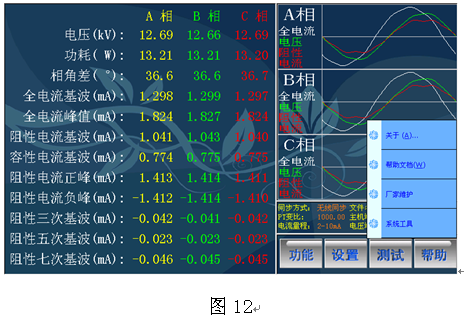

轻按“帮助"按钮，将弹出辅助功能菜单，如图12所示：
对于：
轻按“对于"菜单项，将可以查看软件版本。
帮助文档：
轻按“帮助文档"菜单项，将可以打开本帮助文档。
厂家维护：
此菜单项为厂家维护所用，作为软件升级提供方便。
系统工具：

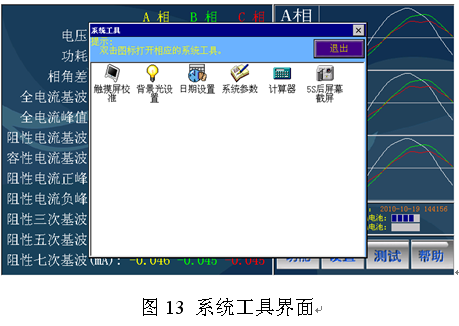

轻按“系统工具"菜单项，将弹出系统工具界面，如图13所示：
触摸屏校验——触摸屏跟环境温度有一定的关系，通过此功能可以重新校验触摸屏参数。
背景光设置——液晶有一定的功耗，如果想节省电量加长工作时间，可以设置屏保时间间隔，关闭液晶常开选项。
日 期 设置——可以设置系统时间和日期。
系 统 参数——此功能需要密码进入，专为调试人员提供设置系统参数的平台。
计 算 器——为现场计算数据提供方便。
5 S 后截屏——双击此功能后，系统自动进行屏幕截屏，然后存为bmp扩展名的图形文件，可以通过文件管理界面导出。
4．上位机软件使用

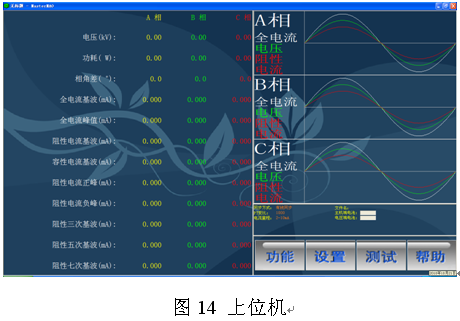

打开随机光盘，将文件夹“氧化锌上位机"拷贝到电脑硬盘中，进入此文件夹，双击“MasterMAO.exe"打开上位机软件，如图14：
上位机软件界面风格和仪器软件一致，操作方式一样。
上位机用于在电脑中浏览数据、管理数据、生成报表、打印报表，上位机不能用于进行测试。
将从仪器中导入的DATA文件夹拷到“氧化锌上位机"文件夹中，可以用软件打开试验数据文件，操作类似仪器中软件。
打印报表可以进行预览，连接打印机就可以直接打印，如图15：
